Obtokový ventil MTM hydro "IRV25" + injektor s tryskou 2,1 (max 250 bar, 30 l/min, 90°C) 3/8"M + zberač 1/2"F - prepúšťací ventil - možnosť privádzania chemikálií Annovi Reverberi SÉRIA 132,178, 228, 320, 322, HPE / Bertolini TW TML, TWE, VML, KW / Comet

TLAKOVÝ REGULOVANÝ SPÄTNÝ VENTIL -
MTM BY-PASS IRV25 + VSTREKOVAČ
+ ROZDELOVAČ
pre čerpadlá s kľukovým hriadeľom max. 250 bar, 30 l/min
VSTREKOVAČ funguje iba s čerpadlami s prietokom 16 až 21 l/min.
Popis položky:
Komponent je možné nainštalovať na akékoľvek čerpadlo bez ohľadu na typ, model alebo značku.
Jediným obmedzením sú zodpovedajúce typy závitov a maximálny povolený tlak.
Ventil pracuje v akejkoľvek polohe a pod akýmkoľvek uhlom.
Ventil vykonáva tri základné funkcie:
1. Poistný ventil. Nahromadený nadmerný tlak v dôsledku chybného spínača sa prenáša na prívod vody.

2. Plynulý regulačný ventil tlaku. Pomocou gombíka môžete presne regulovať tlak prenášaný z hlavice do výstupu (pištole).

3. Možnosť aplikácie chemikálií.
POZNÁMKA!

Ponúkaný ventil sa dodáva s rozdeľovačom MTM s nasledujúcimi rozmermi:

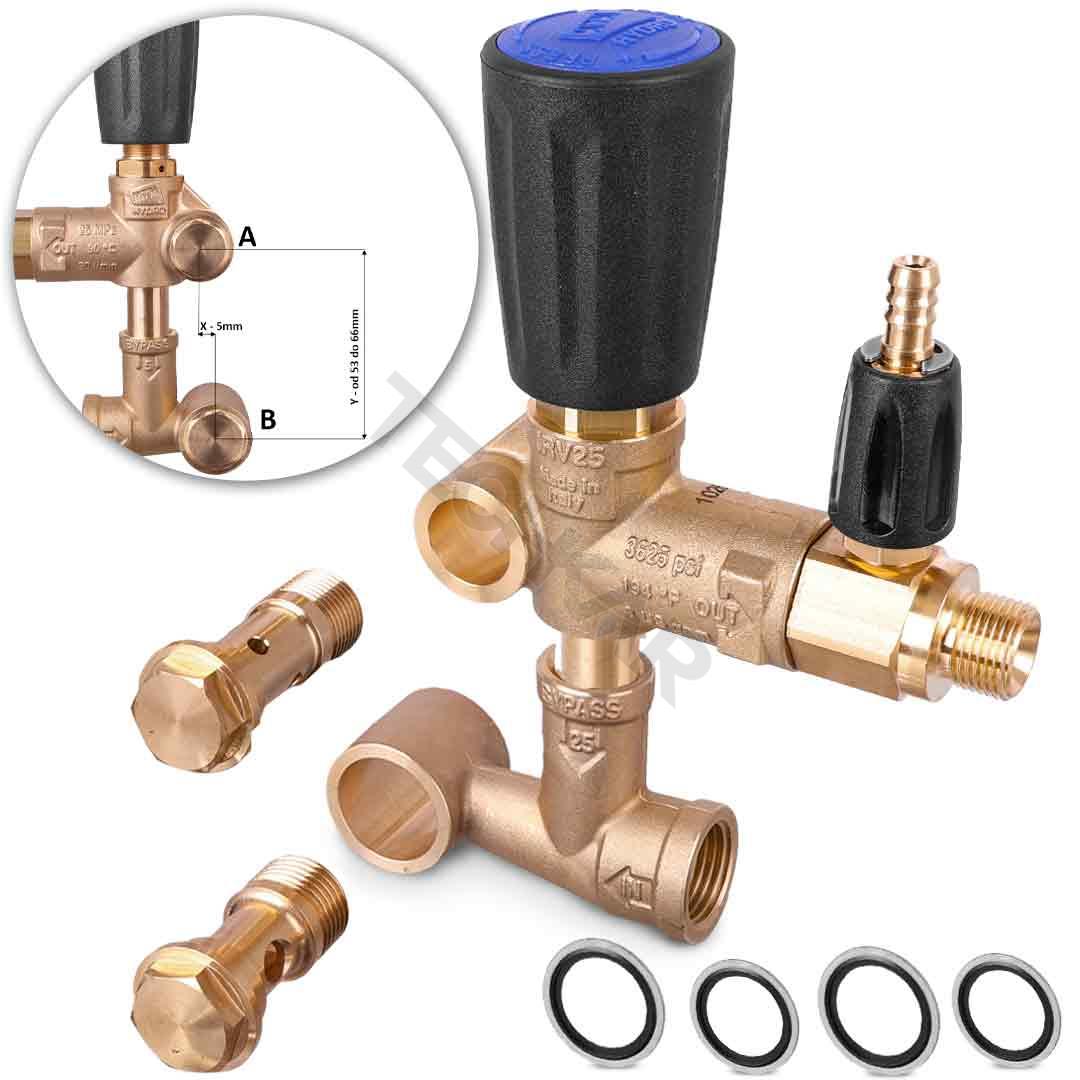

Rozmery (pozri diagram):
Osa X
- 5 mm
Osa Y
- 53-66 mm
Skrutka "A" - závit 3/8"M
Skrutka "B" - závit 1/2"M
Prívod vody - vnútorný závit 1/2"F
Rozdeľovač má rôzne rozstupy skrutiek v závislosti od výrobcu/modelu čerpadla (os Y a X - pozri diagram vo fotogalérii).
Súprava obsahuje rozdeľovač, montážnu skrutku "A", montážnu skrutku "B" a 4 vysokotlakové čističe.
Kompatibilita:
Annovi Reverberi
- SÉRIA 132
(XT, XTS, XTA, XTV, HXT)
(132-XT 1450 ot./min, 132-XTA 1750 ot./min, 132-XTS 2800 ot./min, 132-XTV 3400 ot./min, 132-HXT 1450 RPM)
Annovi Reverberi
- SÉRIA 178 (
XM, SXM, XMA, SXMA, XMS, SXMS, XMV, SXMV, XM-M, XHW, HXM, HSXM, XM+F38, HYD-XM)
(178-HXM, 178-HSXM, 178-SXMV, 178-SXMS, 178-SXM, 178-XMV, 178-XM, 178-XM+F38, 178-XM-M, 178-XHW, 178-HYD-XM, 178-XMA, 178-SXMA)
Annovi Reverberi
- SÉRIA 228
(RK, RKA, RKV, JK, JKA, RHW, RCW, HRK, RK+F38, HYD-RK)
(228-HRK, 228-RK, 228-RK nichelata, 228-RCWS, 228-RK F38, 228-RKA, 228-RKV D-F41 1″, 228-RCW, 228-JK, 228-RHW, 228-HYD-RK, 228-RK prevodovkový pohon)
Annovi Reverberi
- 320 SERIES
(RC, RCA, RCS, RCV, RC-M, RCA-M, HRC)
(HRC 10.13 EM, HRC 11.15 ET, HRC 12.11 EM, HRC 13.17 ET, HRC 14.16 ET, RC 8.15 C + F6, RC 8.15 N, RC 9.14 C + F6, RC 10,12 N, RC 10,15 N, RC 11,11 C + F6, RC 11,17 N, RC 12,10 C + F44, RC 12,17 N, RC 13,17 C + F44, RC 13,17 N, RC 14,16 C + F44, RC 14,16 N, RC 14,20 N, RC-M, RCA 1750 ot./min, RCA N 24 mm, RCA-M 1750 ot./min, RCS 2800 ot./min N 24 mm, RCV 3400 ot./min)
Annovi Reverberi
- SÉRIA 322
(RR, RRA, RRV, HRR)
(RR 13,20 C + príruba ø 28 mm, RR 13,20 N, RR 15,15 C + príruba ø 28 mm, RR 15,15 N, RR 15,15 N DX + ventil. Int. dx + TSS, RR 15,20 C + ø príruby 28 mm, RR 15,20 N, RR 15,25 H N, RR 18,12 N, RR 18,16 C + ø príruby 28 mm, RR 18,16 N, RRA N, R4G3G, HRA4G2G25 N, RRA 5.5G26 + príruba ø 1”1/8)
Annovi Reverberi
- SÉRIA HPE (HPE 8.12 A, HPE 8.14, HPE 9.11, HPE 9.14, HPE 10.10, HPE 10.12 A, HPE 11.09, HPE 11.11, HPE 11.14, HPE 13.09, HPE 13.10, HPE 13.12, HPE 2 G15, HPE 2 G18, HPE 3 G13, HPE 3.5 G10)
Bertolini
- séria
TW, TML, TWE, VML, KWE
Comet
- séria
F.W
(FW2 3530 S, FW2 4030 S, FW2 5030 S, FW2 5522 S, FW2 5530 S)
HAWK
- séria
NHD
(NHD0412L, NHD0412R, NHD0612L, NHD0612R, NHD8512L, NHD8512R, NHD1012L, NHD1012R, NHD1112L, NHD1112R, NHD1212L, NHD1212R, NHD8515L, NHD8515R, NHD1015L, NHD1015R, NHD1115L, NHD1115R, NHD1215L, NHD1215R, NHD1315L, NHD1315R, NHD1415L, NHD1415R, NHD1515L, NHD1515R, NHD1020R, NHD1520R)
UDOR
- séria
PK
, séria
PS
(PKC 09/20 S, PKC 10/20 S, PKC 11/17 S, PKC 13/17 S, PKC 15/15 S, PKD 3.0/25 S, PKD 4.0/25 S, PKD 4.0/25 U, PKL 3.0/30 W, PKL 3.5/30 W, PKL 4.0/30 W, PSC 06/15 S, PSC 11/15 S, PSC 13/15 S, PSD 1.6/15 Z, PSD 3.0/15 Z, PSD 4.2/15 Z
Technické špecifikácie ventilu:
Rozdeľovač je súčasťou balenia: ÁNO
Mikrospínač: Žiadny
Vstrekovač: ÁNO (tryska 2,1 mm)
Maximálny prietok vody: 30 l/min
Maximálna prevádzková teplota: 90 °C
Maximálny prevádzkový tlak: 220 barov
Maximálny povolený tlak: 250 barov
Výstup hadice: 3/8"M
Výrobca: MTM Hydro
Typ: Originál (Vyrobené v TALIANSKU)
Katalógové číslo: 1095101128
Hmotnosť: 660 g
Stav: nový
Technické špecifikácie Vstrekovač:
Veľkosť trysky - 2,1 mm
Špecifikácie rozdeľovacieho potrubia:
Maximálny prietok vody: 30 l/min
Maximálna prevádzková teplota: 90 °C
Maximálny prevádzkový tlak: 220 barov
Maximálny tlak: 250 barov
Výrobca: MTM Hydro
Typ: Originál
Katalógové číslo: 1093100134
Hmotnosť: 311 g
Stav: nový
