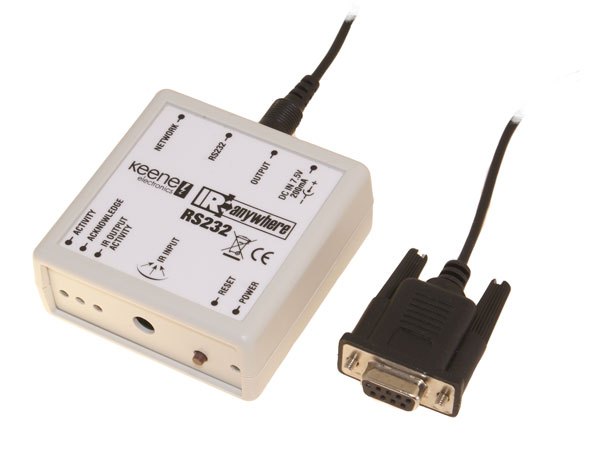

KIRA RS232 - Przesył komend IR przez sieć lokalną, internet oraz RS232

KIRA RS232

• Sterowanie IR odbywa się przez sieć lokalną lub przez internet


• Możne je połączyć z systemem dystrybucji IR w dużych instalacjach


• Sterowanie "jeden do jednego " lub "wiele do jednego"


• Wbudowane wsparcie  DNS


• DHCP plug and play dla sieci LAN


• Można użyć jako nadajnik w matrycy IR Commander Matrix

KIRA RS232 to najnowszy dodatek do rodziny Keene IR Anywhere. Tak jak w przypadku innych modeli z rodziny KIRA, moduł ten umożliwia wysyłanie poleceń IR za pośrednictwem sieci lokalnej lub Internetu, a dodatkowo posiada wsparcie dla sterowania RS232.

KIRA RS232 jest podobny do modułu KIRA128 z tym wyjątkiem, że gniazdo zewnętrznego odbiornika podczerwieni zostało zastąpione złączem RS232. KIRA RS232 w dalszym ciągu wyposażony jest we wbudowany odbiornik IR. Poza możliwością wysyłania zapisanych kodów IR wywoływanych przez komendy IP, KIRA RS232 przesyła również zapamiętane kody IR wysołane przez polecenia ASCII przez RS232.

KIRARS232 może przesyłać informacje w następujących trybach:

• IRdo TCP/ IP

• RS232do TCP / IP

• TCP / IPdo RS232(opcjonalnie: z użyciemCTX35X10)

• RS232do IR(zapisane kody)

• z wyłączonym RS232(funkcjonalność taka sama jak KIRA128)

Obsługiwane prędkości RS232:2400, 9600, 19200, 57600, 115200.

Moduł KIRA może być skonfigurowany jako odbiornik, target lub samodzielny moduł. Urządzenia  pracują przez LAN lub WAN (o ile prawidłowo skonfigurujemy ruter i firewall).

Po odpowiednim skonfigurowaniu moduł target może otrzymywać sygnały z wielu odbiorników.  Moduł pełniący rolę targeta może być modułem IR Anywhere (KIRA lub KIRA128) lub IR Commander Matrix.

Moduły IR Anywhere obsługują sygnały IR 36-40 kHz, powszechne w większości urządzeń domowych A-V. Można użyć również odbiornika szerokopasmowego do rozszerzenia zakresu roboczego IR do 20kHz ~ 120kHz jeśli jest taka potrzeba.

Tak, jak w przypadku KIRA128, KIRA RS232 umożliwia przechowywanie do 128 kodów IR. Kody te dostępne są z poziomu przeglądarki internetowej i mogą być uruchomione z dowolnego urządzenia wyposażonego w przeglądarkę internetową.

KIRA RS232 pozwala na sterowanie z poziomu przeglądarki w dwóch trybach : „PC browser” oraz „Mobile browser”. Odmienne tryby zostały przygotowane dla lepszego wykorzystania powierzchni ekranów komputerów i urządzeń mobilnych.

Obsługa makr

KIRA128/KIRARS232 umożliwia wysyłanie serii komend - tzw. Makr. Przykładem może być makro „oglądaj DVD”, które kolejno włącza telewizor, odtwarzacz DVD i ustawia telewizor na odpowiedni kanał. Możliwe jest utworzenie maksymalnie trzech makr składających się z maksymalnie pięciu komend IR.

Opis trybów wykorzystujących RS232:

TCP/IP to IR bridge

W tym trybie moduł wysyła przez TCP dowolne dane otrzymane przez port RS232. Istnieją 2 odmiany tego trybu:

• Gdy KIRA jest serwerem – nie musi znać adresu IP klienta. Klient rozpoczyna transmisję i od tego czasu dane przesyłane na adres IP klienta.


• Gdy KIRA jest klientem – musi posiadać adres IP, na który wysyłane będą dane, i to KIRA rozpoczyna usługę.

RS232 accesses stored IR codes

Tryb ten pozwala na dostęp do 128 kodów IR z pamięci przez RS232. Tryb użyteczny do obsługi dawnych systemów Crestrona.

RS232 for X10 CTX35

Tryb umożliwia sterowanie urządzeniami automatyki domowej X10 przy pomocy interfejsu CTX35

TCP/IP to RS232 bridge

W tym trybie moduł wysyła komendy RS232 otrzymane przez TCP/IP.

Tryb umożliwia też niezależne wysyłanie komend IR oraz RS232 przy adresowaniu danych na dwa osobne porty – jeden dla IR, drugi dla RS232.
