LED OVLÁDAČ SST90 XHP70 XHP50 XP-G XM-L 350-5000mA

Przedmiotem aukcji jest wysokoprądowy driver LED do zasilania diod mocy:

LUMINUS SST50 , SST90

CREE MC-E , XM-L , XM-L2 , MT-G , XP-G , XHP50 , XHP70 , MTG2

SSC P7, OPTOFLASH OF-HPW-xxFL

Driver został wykonany na bazie elementów renomowanych marek:

VISHAY, WURTH, IR

co cechuje go wysoką niezawodnością, jakością i realnymi parametrami.

Układ posiada wejście regulacyjne PWM umożliwiające sterowanie

natężeniem świecenia diody oraz wejście kontroli temperatury diody LED.

Driver umożliwia zasilanie

dowolnych diod mocy w zakresie od 350mA do 5000mA

Charakterystyka:

* Napięcie zasilania : 4.5-38VDC

* Ciągły prąd wyjściowy zależnie od wersji : min.350mA - 5000mA

Driver typu step-down obniżający napięcie

Napięcie zasilania drivera musi być wyższe o około 1V od spadku napięcia na zasilanej diodzie lub zespole zasilanych diod

* Zabezpieczenia :

- termiczne 140°C (histereza 60°C)

- niskiego poziomu zasilania 3.7VDC

- przeciwzwarciowe

- odporność na rozwarcie obwodu zasilania diody

* Wejście regulacji cyfrowej PWM

* Kontrola temperatury diody (NTC)

* Temperatura pracy 0°-85°C

* Przewody podłączeniowe - długość 15cm

* Wymiary płytki fi=32mm h=10mm

szczegółowa karta katalogowa:

www.mrelektronik.com/ftp/MR2007V2_PL.pdf

Przykładowe aplikacje:

* Oświetlenie dekoracyjne, reklamy

* Oświetlenie pojazdów

* Źródło stałoprądowe

* Latarki , reflektory LED

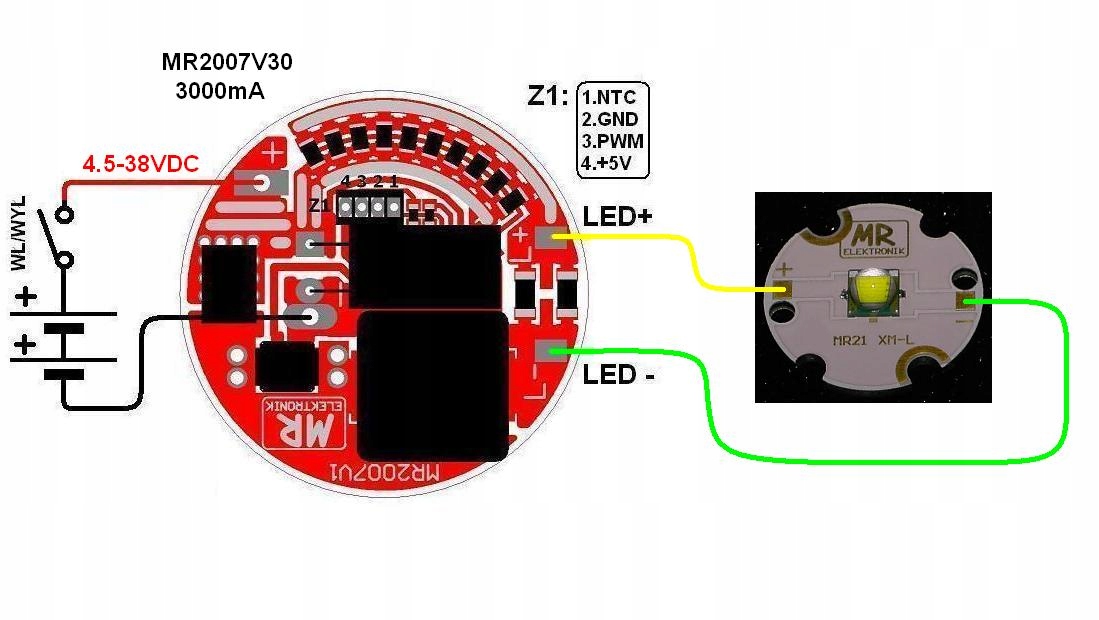

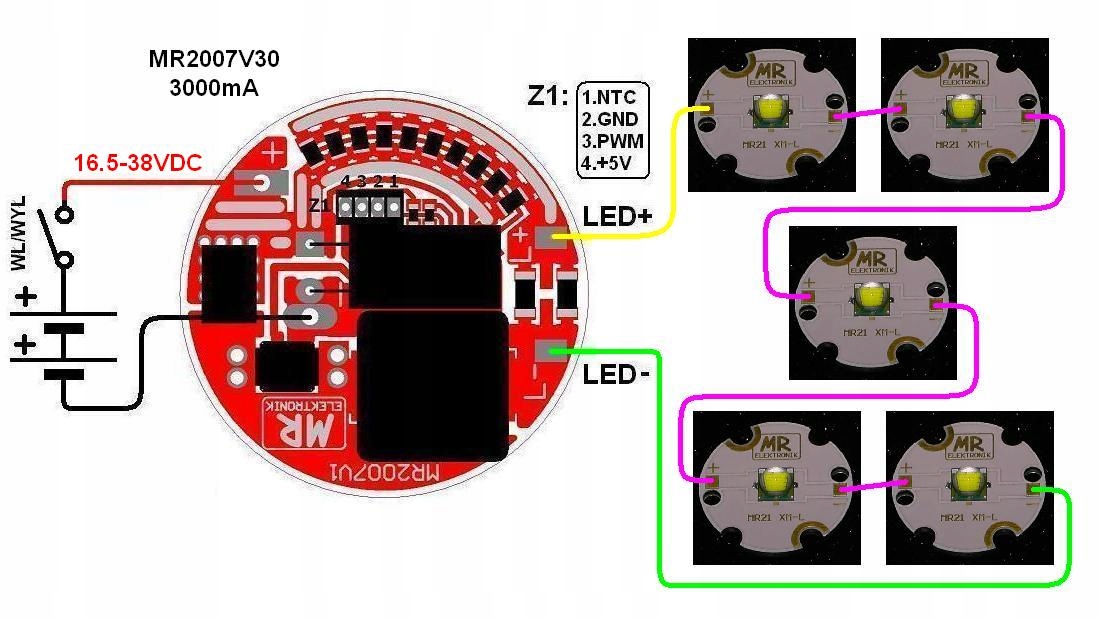

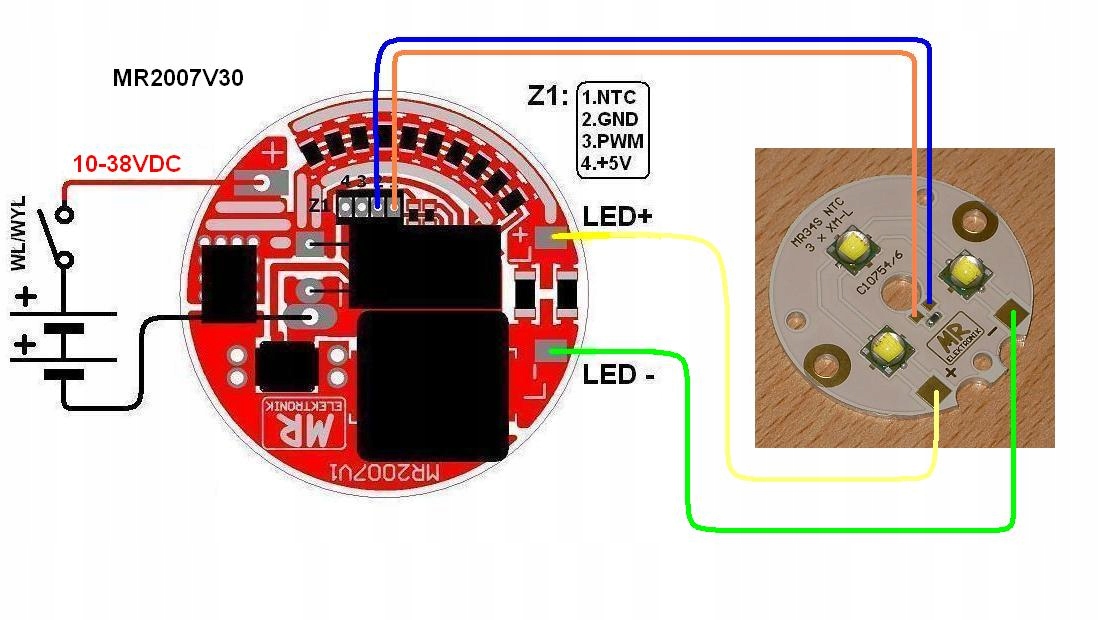

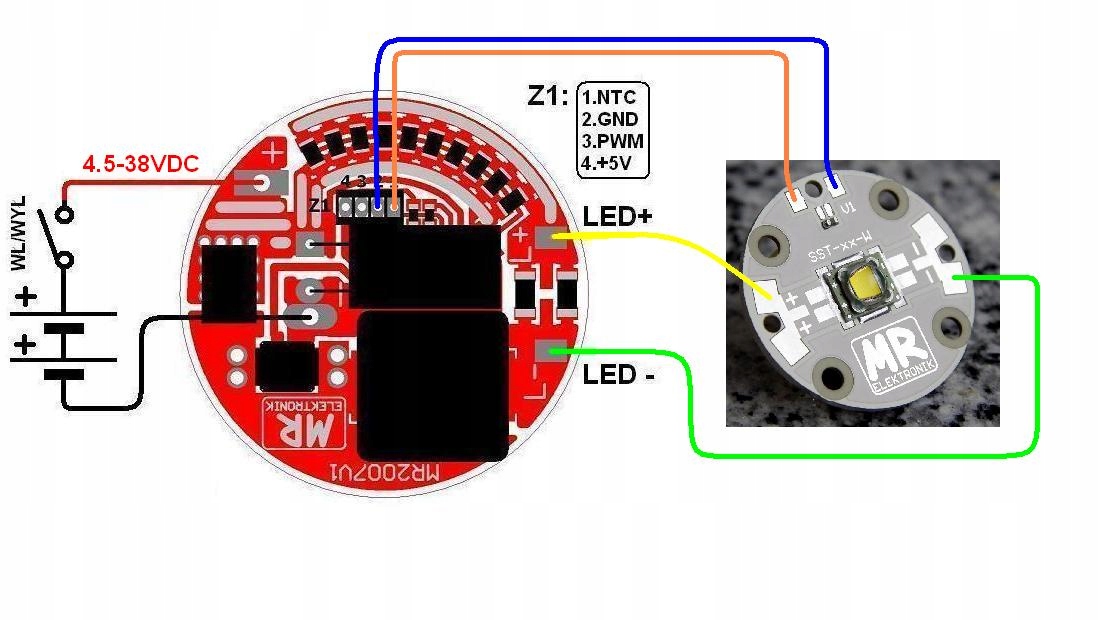

Przykładowe topologie połączeń:

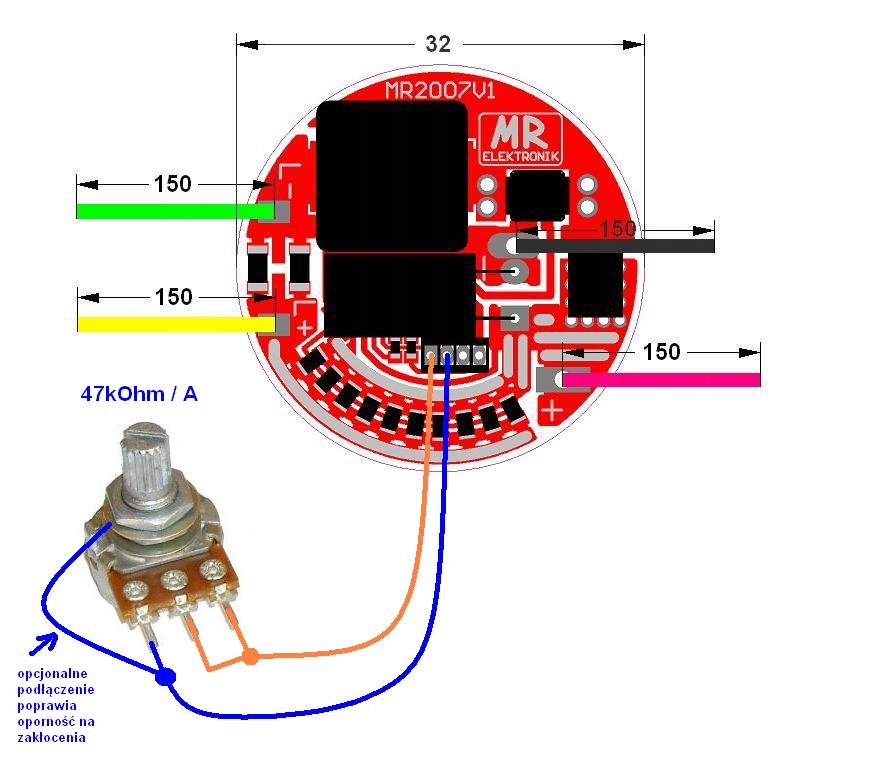

Przykładowe podłączenie potencjometru regulacji jasnością

Po dokonaniu zakupu proszę o przesłanie informacji jaki model drivera wysłać , jaki ma zostać ustawiony prąd wyjściowy w zakresie 350-5000mA.

MR2007V07 - Iout 700mA

MR2007V10 - Iout 1A

MR2007V15 - Iout 1,5A

MR2007V28 - Iout 2,8A

MR2007V30 - Iout 3A

MR2007V36 - Iout 3,6A

MR2007V50 - Iout 5A

Na życzenie możemy ustawić inną żądaną wartość prądu wyjściowego w zakresie 350-5000mA.

Produkt został wyprodukowany zgodnie z dyrektywą RoHS

Moduł nie stanowi gotowego urządzenia, jest tylko komponentem
