Opravná sada Whirlpool L1373 L1782 L1799 L2158

Jeśli trafiłeś na moją aukcję to znaczy, że masz problem z uszkodzonym programatorem w pralce Whirlpool, Bauknecht, Polar, Laden, Ignis.

W tych pralkach często dochodzi do uszkodzenia przetwornicy, układu LNK304 ,rezystora R020 22Ohm (lub 33Ohm) oraz dławika L003 0,47mH (470uH). Dzięki mojemu zestawowi naprawczemu zaoszczędzisz kilkaset złotych na serwisie!

Programatory były produkowane przez 3 firmy. Najpierw Bitron i Invensys, a następnie Flextronics (zastąpił Invensys).

Programator był używany w wielu modelach pralek Whirlpool AWE AWO AWD / np. AWE4316/p AWO/D41105/

Polar PTL 1000 Polar pfl 1019

pralko-suszarka Whirpool AWZ414 i inne

i wielu innych których zasilacz oparty jest na układzie scalonym LNK304PN.

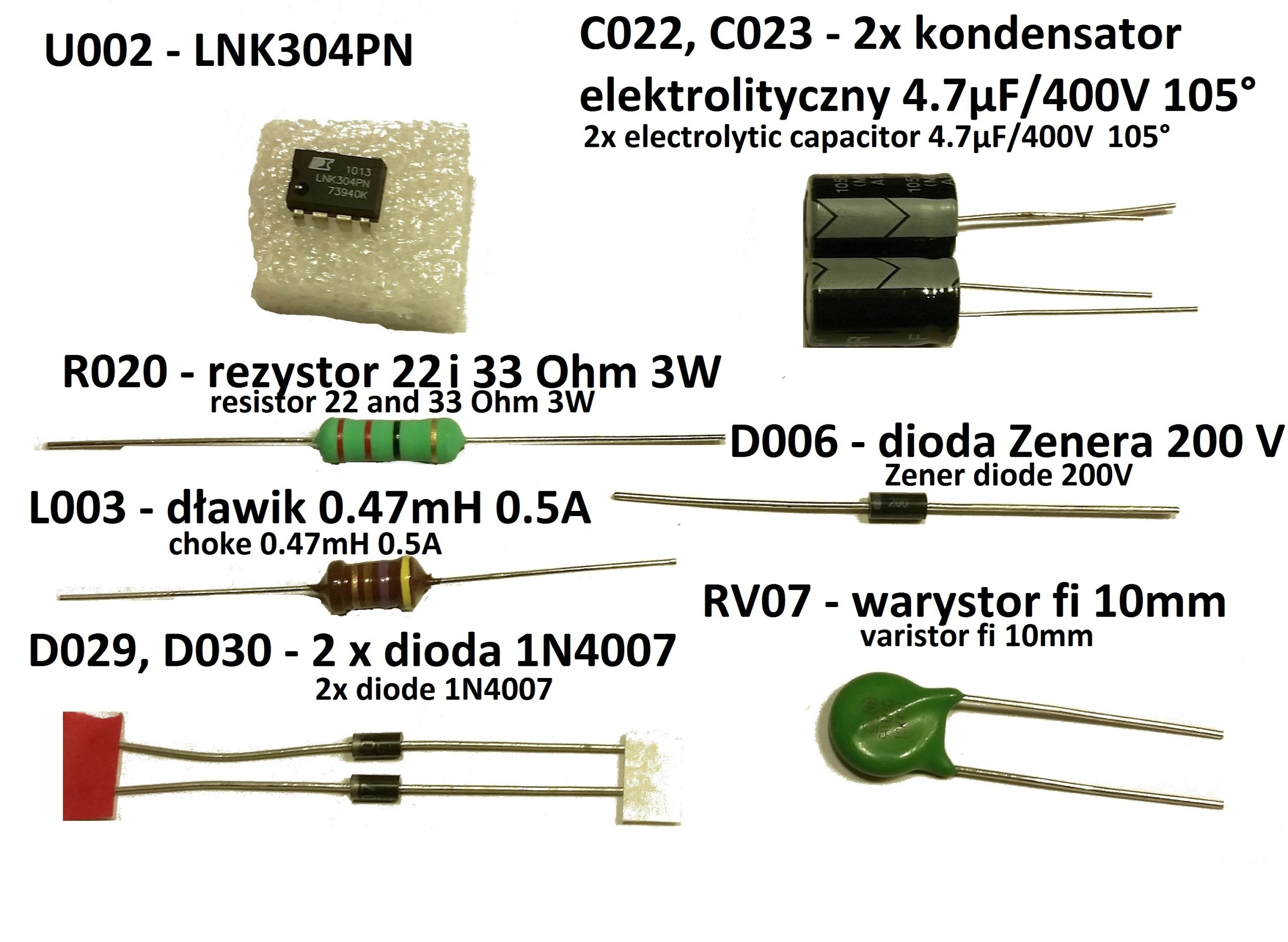

Zestaw naprawczy składa się z:

- U002 - LNK304PN

- R020 - rezystor drutowy 22 Ohm i 33 Ohm /3W (mocniejszy niż oryginalny 2W)

- L003 - dławik 0.47mH (470µH)/0.5A (lepszy niż oryginalny, który ma tylko 0.3A)

- C022, C023 - 2 x kondensator 4.7µF/400V 105° (low ESR, o trwałosci 5000 godzin zamiast 2000 jak w oryginale)

- D029, D030 - 2 x dioda 1N4007 (oznaczenie na diodach 1N4007)

- D006 - dioda Zenera 200 V (oznaczenie na diodzie 3EZ200)

- RV07 - warystor fi 10mm (oryginalnie słabszy, tylko 7mm)

- Instrukcja naprawy.

Czy dam sobie radę z naprawą?

Naprawa nie wymaga szczególnych umiejętności, a z pewnością osoby, które korzystały z lutownicy dadzą sobie radę.

Do naprawy wymagana jest lutownica, jeśli nie masz własnej popytaj znajomych.

Czy zawsze udaje się naprawić programator?

W ponad 90% przypadków naprawa kończy się powodzeniem i programator pracuje normalnie.

Rozpoznanie uszkodzenia:

Jeśli pralka jest całkowitym trupem, po włączeniu nic się nie świeci możemy podejrzewać uszkodzenie programatora. Zazwyczaj uszkodzeniu ulega przetwornica LNK304, rezystor R020 oraz dławik L003. Czasami również diody D029, D030, D006 oraz warystor RV07. Zalecamy również wymianę kondensatorów elektrolitycznych na nasze, lepszej jakości, aby wydłużyć żywotność programatora.

Pamiętaj, żeby przed dostaniem się do programatora odłączyć zasilanie

Zobacz na filmie jak wygląda naprawa pralki:

https://www.youtube.com/watch?v=--xhnx_M6Os

Wskazówki dotyczące naprawy:

• Programator ma powłokę ochronną, którą należy usunąć (zeskrobać lub, przygrzać lutownicą).


• Komponenty wlutowujemy w płytkę zgodnie z załączonym rysunkiem. Uwaga komponenty U002 LNK, wszystkie diody i kondensatory muszą być wlutowane w odpowiednim kierunku. Pasek na elemencie oznaczający polaryzację (wycięcie na U002 LNK304) powinien być skierowany tak jak na rysunku. Dla rezystora R022, dławika L003 oraz warystora RV07 nie ma to znaczenia.

• Sprawdzenie naprawionej płytki koniecznie wykonujemy w pralce. Płytka ma nieizolowany zasilacz. Na płytce występuje wysokie napięcie grożące porażeniem. Do sprawdzenie poza pralką zalecamy użycie transformatora separacyjnego.

• Po naprawie czyścimy programator zabezpieczamy warstwą lakieru uretanowego, możemy w razie konieczności użyć lakieru do paznokci zabezpieczając układ przed wilgocią.

• Jeśli po naprawie pralka "odżyła" - ale nie uruchamia się sygnalizując błąd F23 prawdopodobnie przyczyną awarii było przepięcie w sieci które równolegle uszkodziło zasilacz pralki i jej grzałkę - należy wymienić grzałkę na nową.
