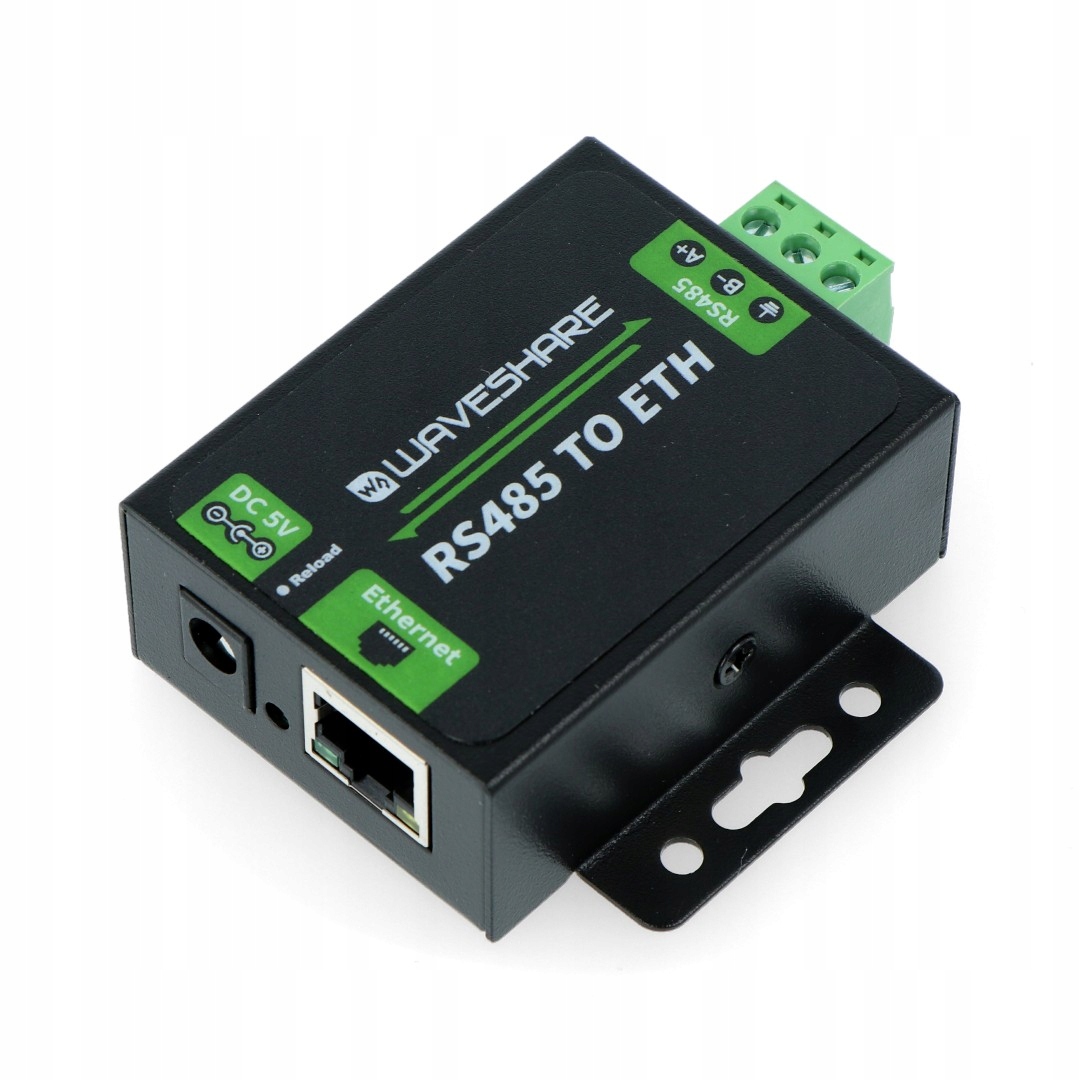

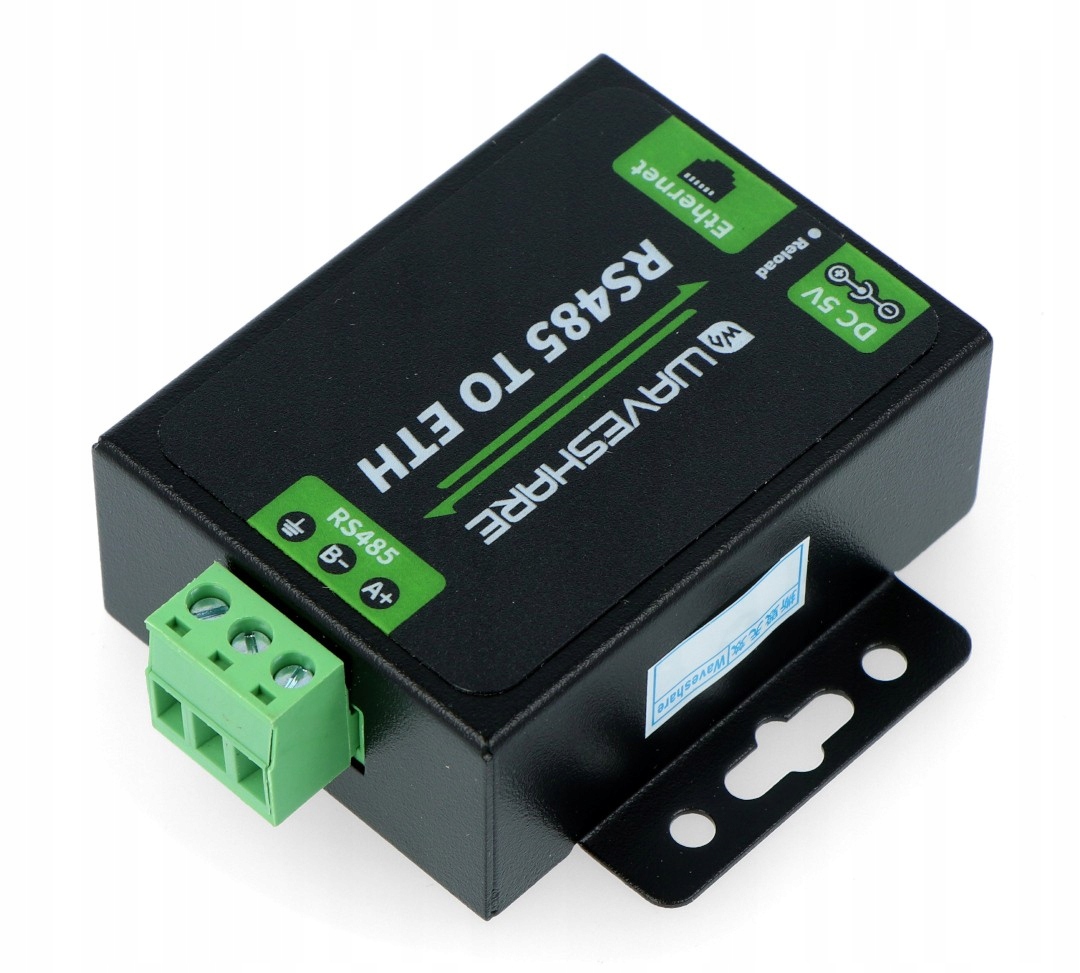

Konwerter RS485 - Ethernet - Cortex M0

Urządzenie pozwalające na komunikację między interfejsem RS485 i Ethernet RJ45. Moduł konfigurowany przez stronę internetową, komendy AT, protokół szeregowy oraz protokół sieciowy. Oparty został o procesor ARM Cortex M0 32-bit. Obsługuje takie tryby pracy jak: TCP serwer, TCP klient, UDP serwer, UDP klient, HTTPD klient.

Indeks: WSR-15133

Specyfikacja konwertera

• Ethernet:


• złącze: 4-pin RJ45


• prędkość: 10 / 100 Mb/s


• ochrona interfejsu: izolacja elektromagnetyczna 1,5 KV


• protokoły: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, klient HTTPD


• TX cache: 6 Kb


• RX cache: 4 Kb



• RS485:


• złącze: śrubowe (A+, B-, GND)


• bity danych: 5 bit, 7 bit, 8 bit


• stop bit: 1, 2


• bit parzystości: None, Odd, Even, Mark, Space


• szybkość transmisji: od 600 b/s do 230,4 Kb/s


• RX cache: 800 B


• ochrona interfejsu:2KV ESD
  rezystor 2,2 KΩ




• Zasilanie:


• napięcie zasilania: od 5 V do 7 V (rekomendowane 5 V)


• prąd znamionowy: 150 mA przy 5 V


• pobór mocy: < 1 W


• ochrona interfejsu: przeciw przepięciowe, ESD,



• Środowisko:


• temperatura pracy: od -25°C do 75°C


• temperatura przechowywania: od -40°C do 105°C

Wymiary konwertera

Wymiary konwertera podane w mm.
