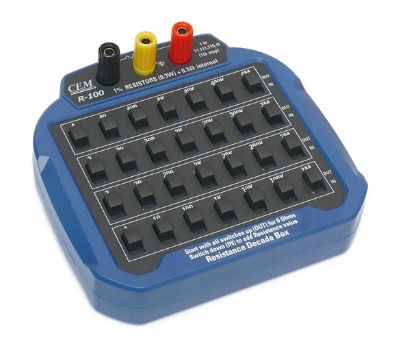

Opornik dekadowy (dekada rezystancyjna) 1-11111110Ω 1% CEM R-100.

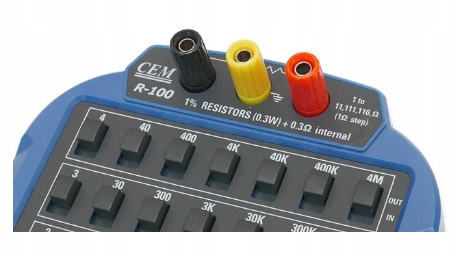

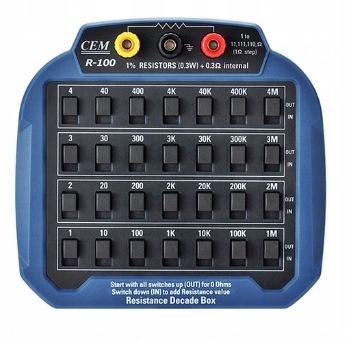

Oferowane urządzenie jest opornikiem dekadowym (dekadą rezystancyjną) czyli rezystorem o wartości ustawianej przez użytkownika służącym do zastosowań laboratoryjnych w obwodach prądu stałego (DC) lub zmiennego (AC). Dzięki 28 przełącznikom można ustawić wartość rezystancji w zakresie od 1Ω do 11111110Ω ze skokiem 1Ω. Urządzenie posiada trzy gniazda przyłączeniowe typu banan 4mm do których można podłączyć typowe wtyki laboratoryjne bananowe lub widełkowe. Gniazdo czerwone i czarne to zaciski ustawionego rezystora, gniazdo żółte służy do ew. uziemienia. Każdy z przełączników w pozycji IN dodaje przypisaną do niego wartość (pozycja OUT to 0Ω)

Oferowany opornik dekadowy ma dokładność 1% zaś jego rezystancja wewnętrzna wynosi 0.3Ω.

Uwaga! Zastosowane w urządzeniu oporniki mają moc dopuszczalną 0.3W tak więc należy pamiętać aby nie obciążać go zbyt dużym prądem (szczególnie przy ustawieniu małej rezystancji). Np. po ustawieniu 1Ω maksymalny prąd nie powinien przekraczać 300mA (z prawa Ohma można wyliczyć maksymalne dopuszczalne napięcie na zaciskach).

Dane techniczne

• Zakres ustawianej rezystancji: 1Ω - 11111110Ω


• Krok nastawu: 1Ω


• Dokładność: 1%


• Rezystancja wewnętrzna: 0.3Ω


• Gniazda przyłączeniowe: 3x gniazdo laboratoryjne typu banan 4mm z zaciskiem do widełek


• Wymiary urządzenia: 131/140/54mm


• Masa urządzenia: ok. 300g
