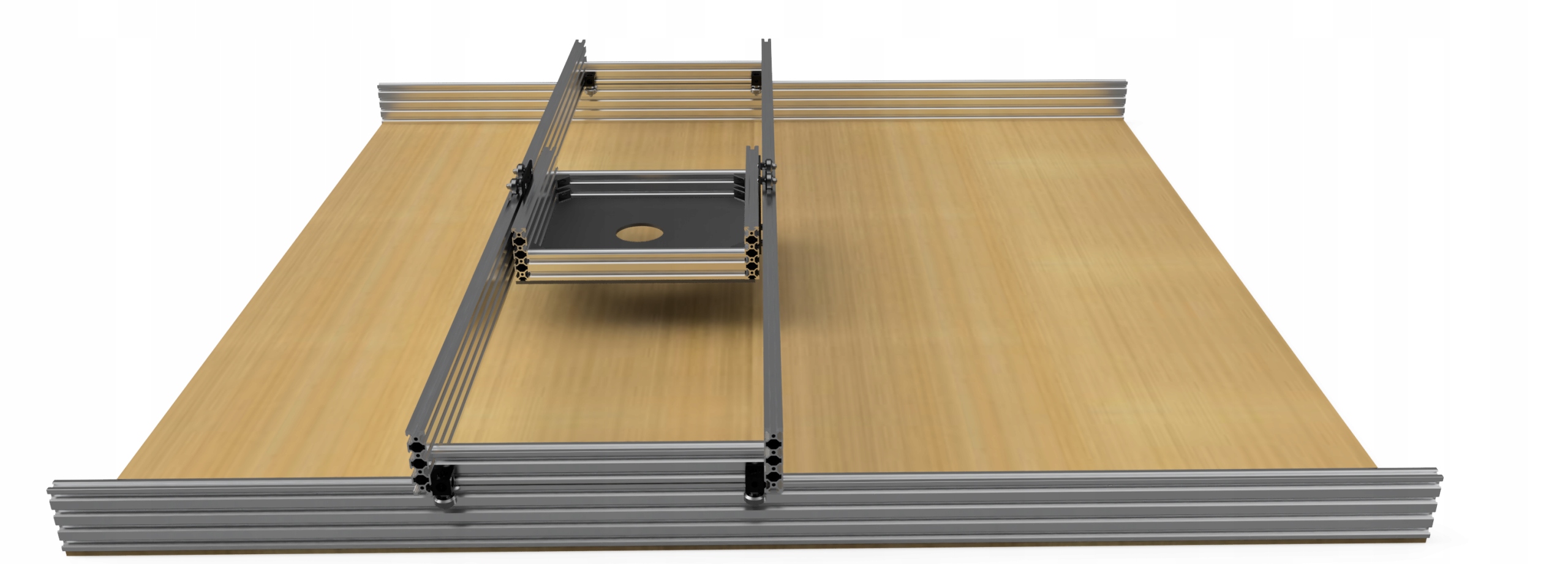

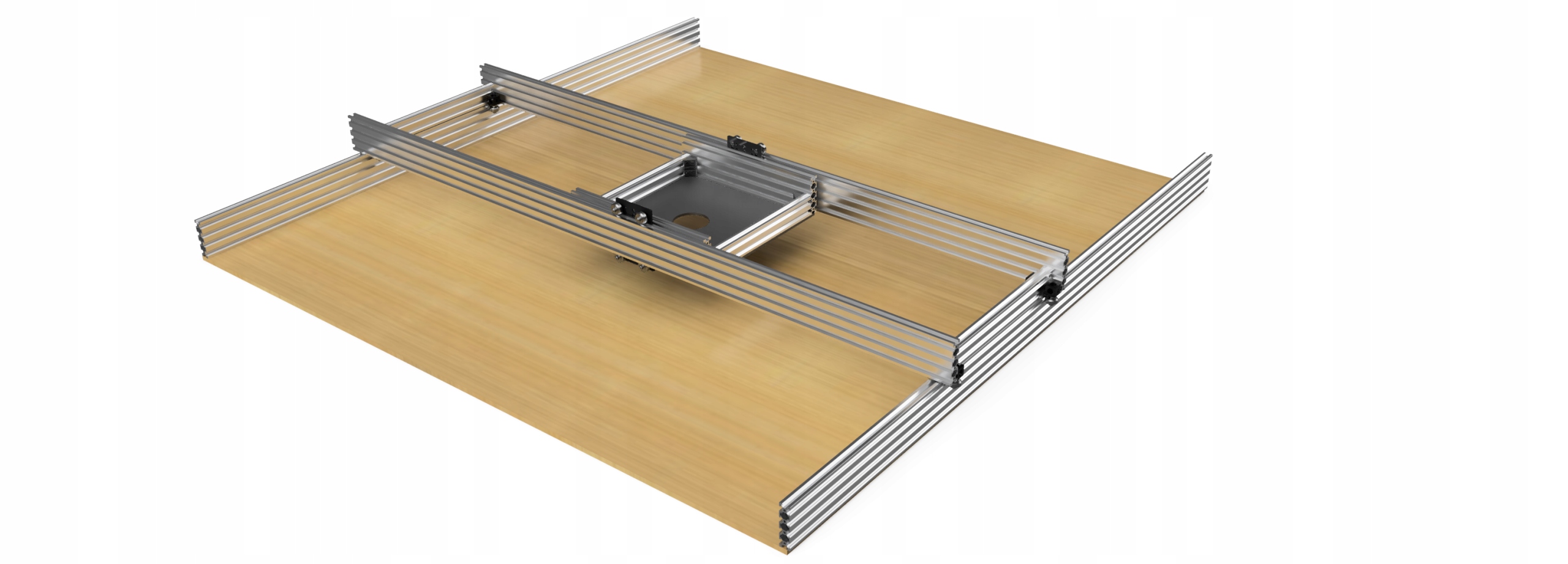

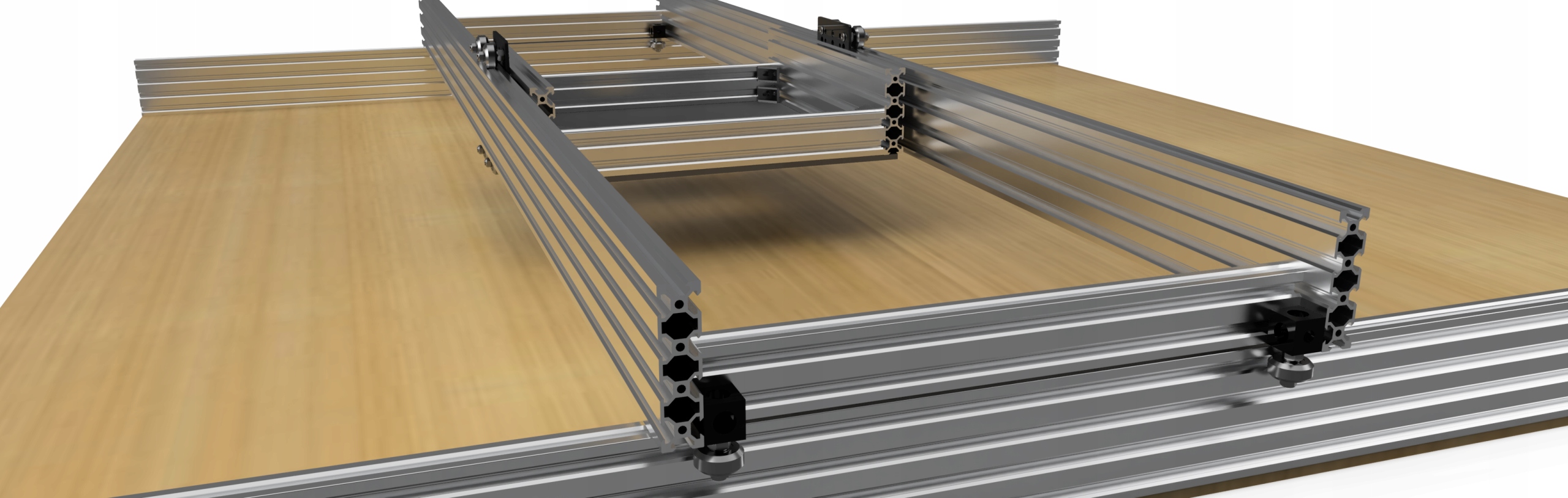

PLANER X/Y DO DREWNA

Wersja v1.11 (aktualizacja z dnia 31.07.2020r)

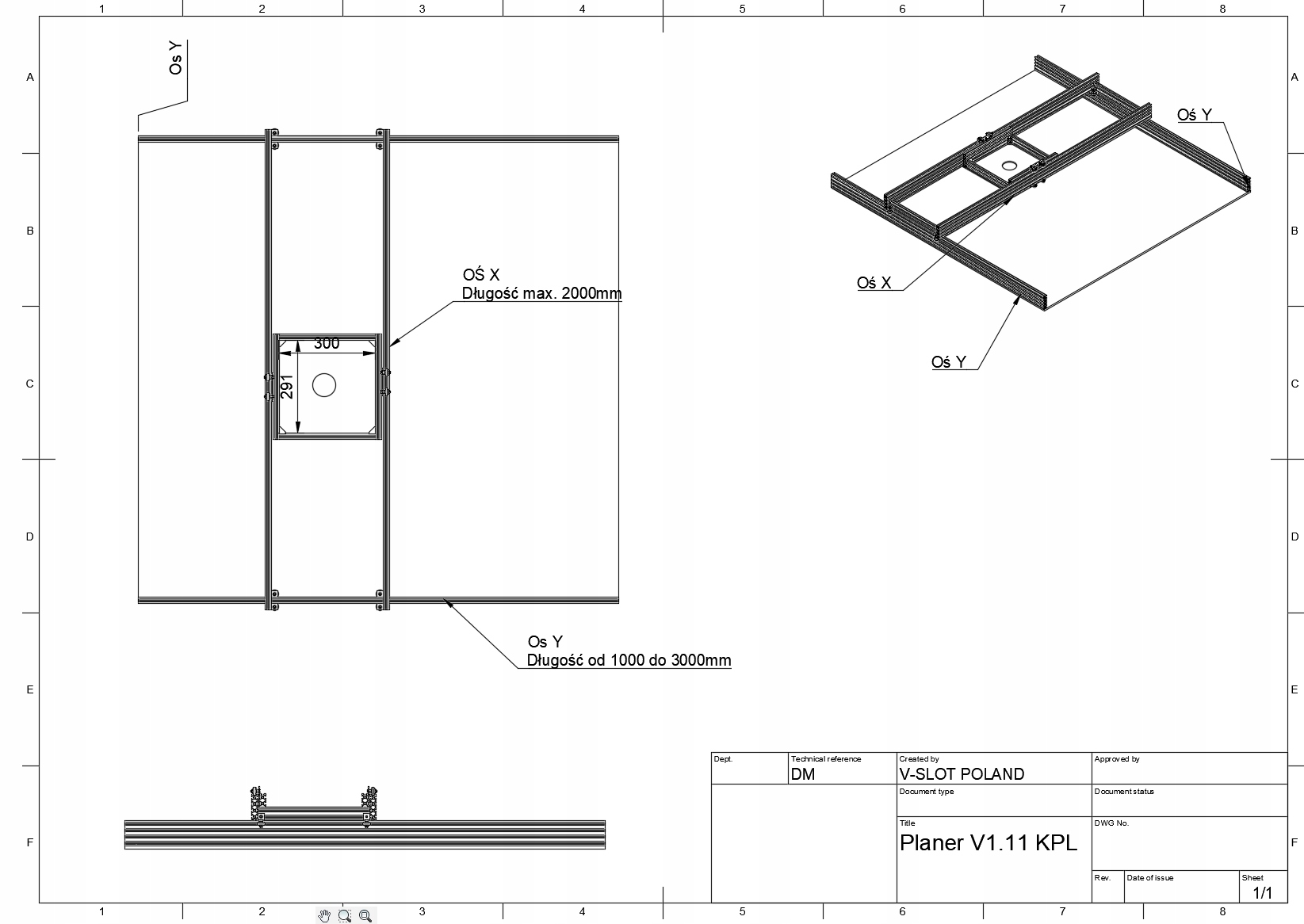

WYMIAR ZEWNĘTRZNY: 200x300 cm

MAX WYSOKOŚĆ OBRABIANEGO MATERIAŁU TO ~70mm

Profile V-SLOT i akcesoria pozwalają na budowę wielu różnych konstrukcji.

Wykorzystanie profili typu V oraz rolek V-Wheel umożliwia wykorzystanie profili jako prowadnicy.

Dzięki temu nie potrzebujemy już wałków, podpór wałków, łożysk oraz wielu innych elementów, które i tak często musimy umieścić na jakiejś konstrukcji.

W przypadku wykorzystania naszego systemu, element konstrukcyjny może być jednocześnie elementem wykorzystywanym do ruchu.

Niniejszy produkt, to zestaw gotowy do pracy! Wystarczy dorobić płytę mocującą wrzeciono!

Planer będzie złożony przez naszych pracowników. Otrzymają Państwo skrzynię w które znajdą Państwo złożony wózek zainstalowany na profilach osi X.

Osobno dwa profile 2080 o długości 3000mm, które posłużą jako oś Y a które należy zamocować na prostym podłożu a następnie wsunąć prowadnicę osi X.

Zestaw jest szybki w montażu i demontażu! W kilka minut złożysz planer , schowasz do samochodu i przewieziesz na budowę!

Planer do drewna V-SLOT jest szybki w montażu i łatwy w transporcie!

Prowadnica do wrzeciona po pierwszym złożeniu jest łatwa w złożeniu i w transporcie.

Wystarczy wyciągnąć profile osi Y z wózka i do transportu mamy 3 elementy! - kwestia 2 minut

Ponowne złożenie jednostki w nowym to również kwestia 2-3 minut !

Możesz zobaczyć jednostkę na naszych filmach YouTube ! - wpisz w oknie wyszukiwania "PLANER DO FREZARKI V-SLOT"

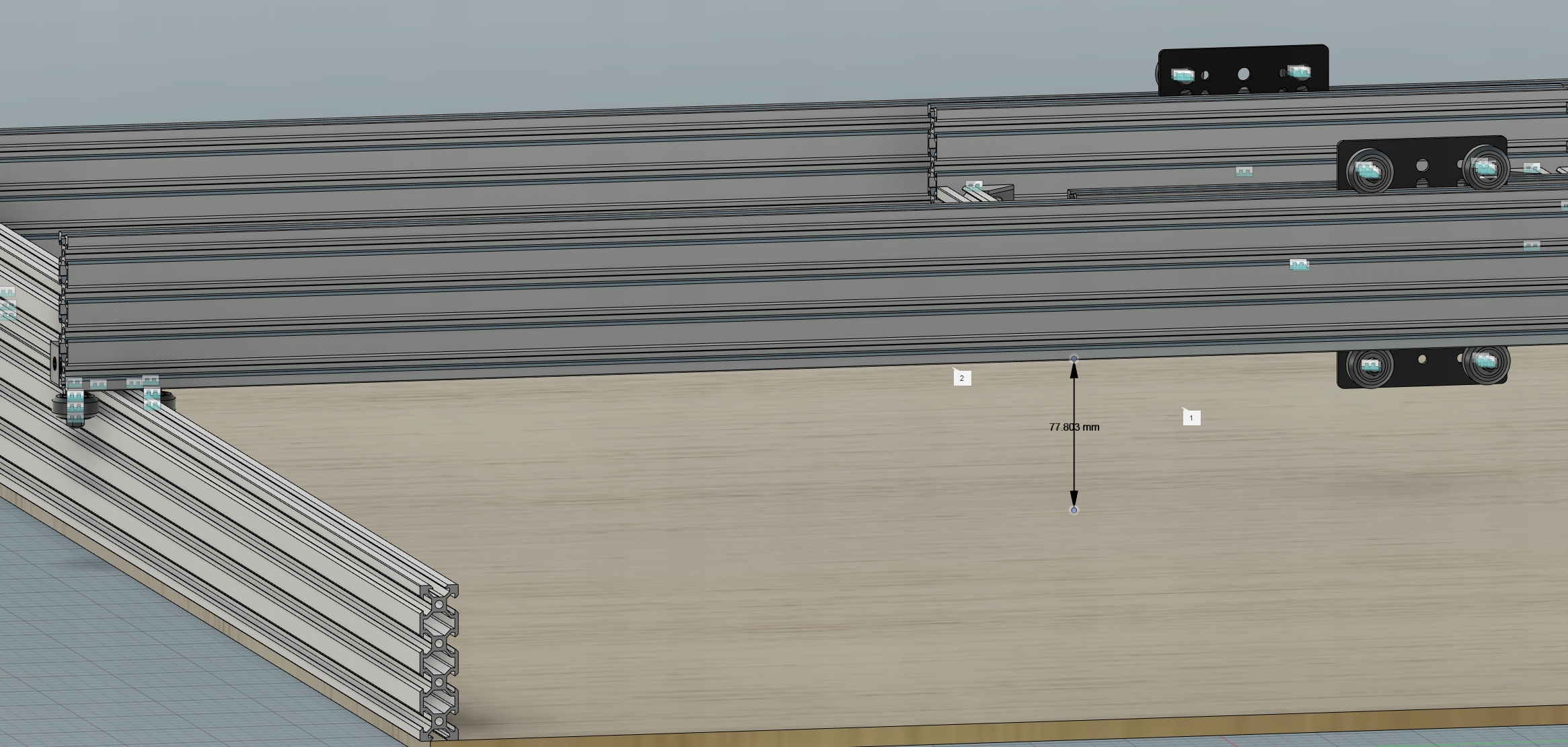

RODZAJ PROFILI OSI Y A WYSOKOŚĆ OBRABIANEGO MATERIAŁU:

W zależności od tego jak wysoki materiał będziecie chcieli Państwo obrabiać warto zwrócić uwagę na zastosowane profili dla osi Y.

Istnieje kilka możliwości konfiguracji maszyny.

Dostępne są jednostki mniejsze oraz większe - od 100x100cm do 250x300 cm i wysokość obrabianego materiału do 70mm

Niniejszy zestaw dla osi Y obejmuje profile 2080, które pozwolą Ci na obrabianie materiału o wysokości max. ~70mm.

ZESTAW :(wersja V1.11 z dnia 31.07.2020)

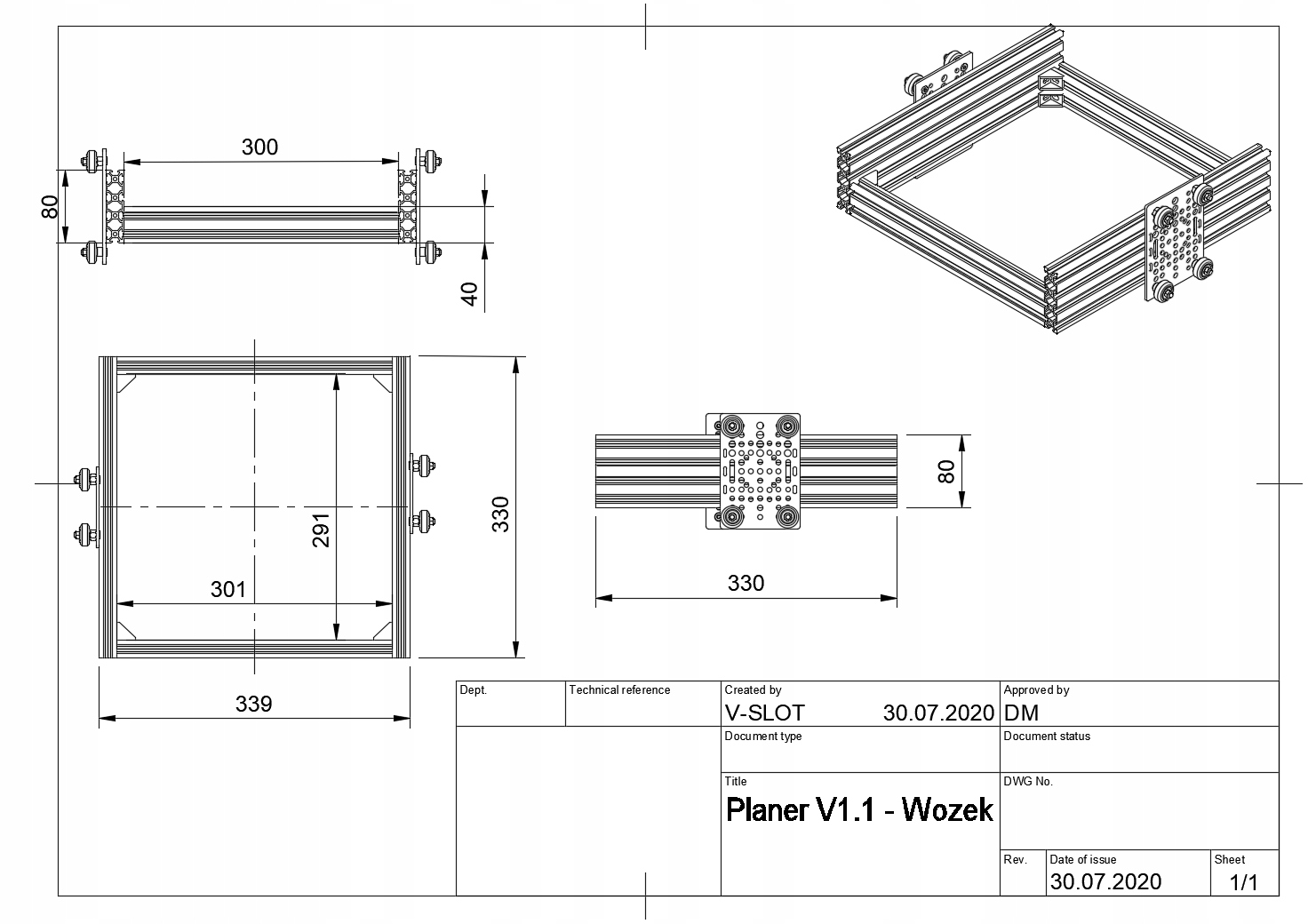

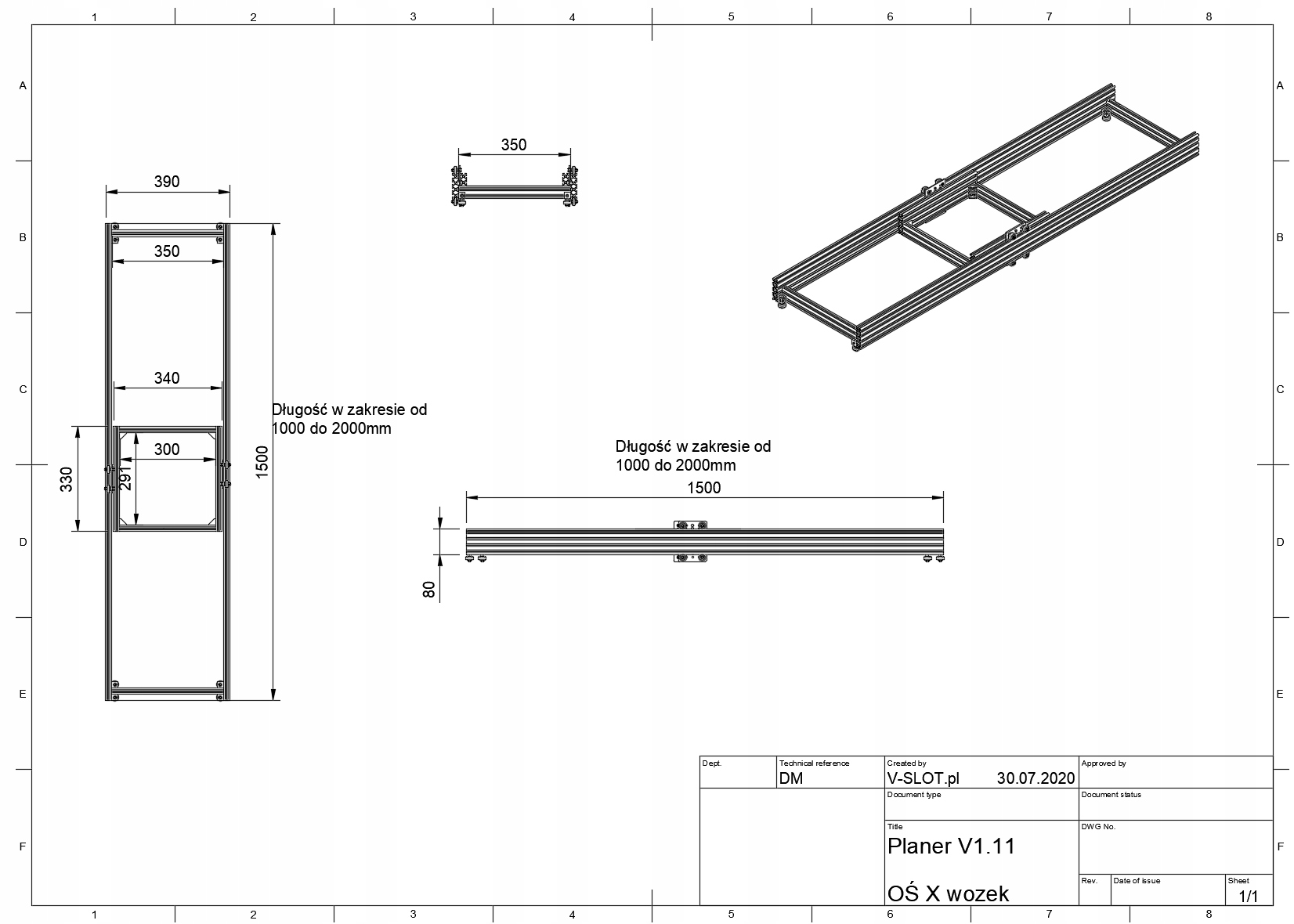

• Gotowy wózek osi X i ramę osi X (2000mm)


• Dwa profile aluminiowe 2080 o długości 3000mm


• 4 zaciski które posłużą jako hamulce osi X i Y

UWAGA!

Zestaw nie zawiera:

• Płyty podstawy do umocowania narzędzia / frezarki

  Nie mniej aby przygotować taką podstawę może wam wystarczyć kawałek płyty aluminiowej/drewna/płyty MDF, którą należy nawiercić w odpowiednich miejscach tak aby uchwycić wrzeciono.





• Płyty podstawy maszyny widocznej na grafikach / zdjęciach


• Wrzeciona / frezarki

Blokowanie osi

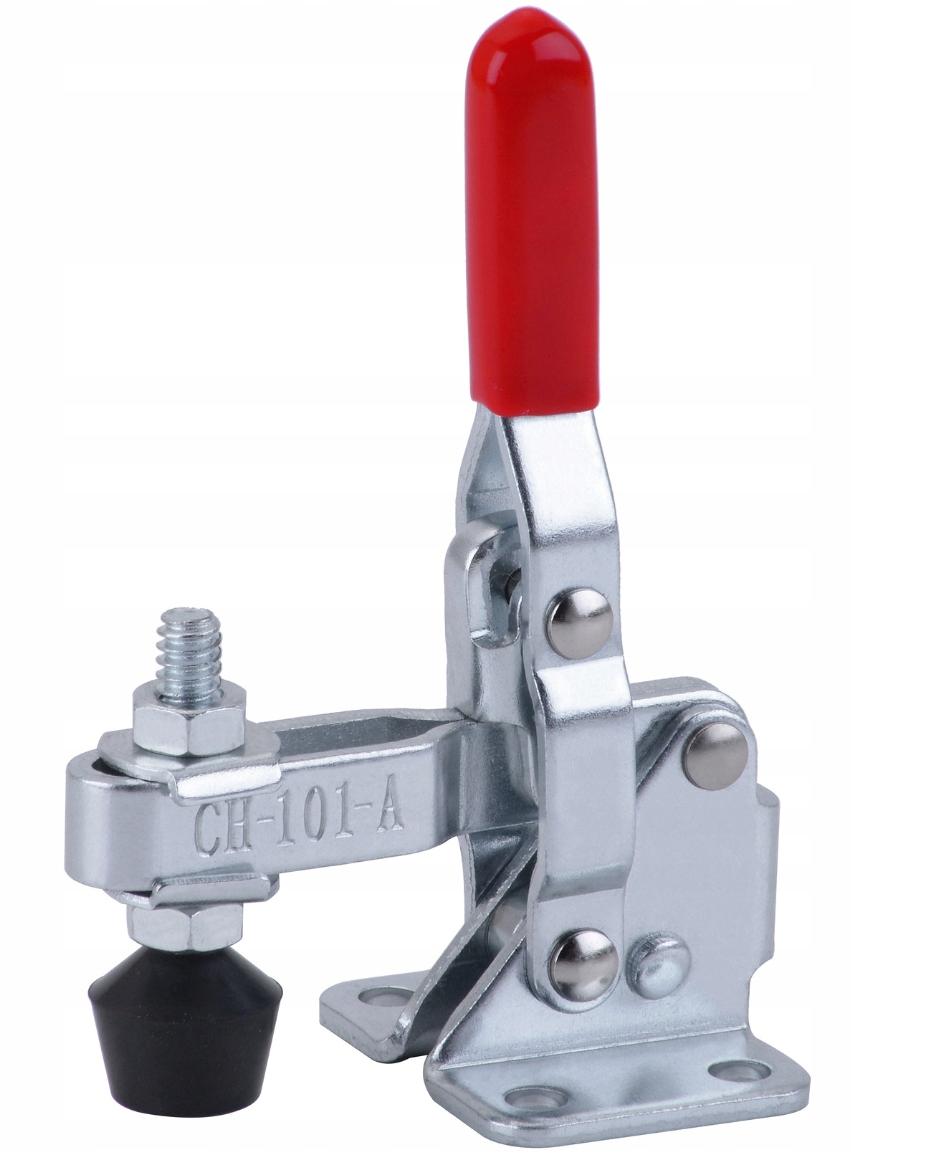

Osie można blokować za pomocą zacisków zainstalowanych na każdej z osi.

Dla osi Y zastosowano 2 zaciski , po jednym na prawą i lewą stronę

Dla osi X zastosowano 2 zaciski , prawa i lewa strona wózka
